KSR2 タコメーター取り付け

今さらKSR2にタコメーター(KOSOの電子式デジタル)を取り付けようという話。ちなみにウチのKSRはCDIをPOSHのスーパーバトルCDI(名前よ…)に変更済み。

取説ではプラグケーブルにパルス信号線を10回ほどぐるぐる巻きに、とあるんだけど美しくないんだよね。

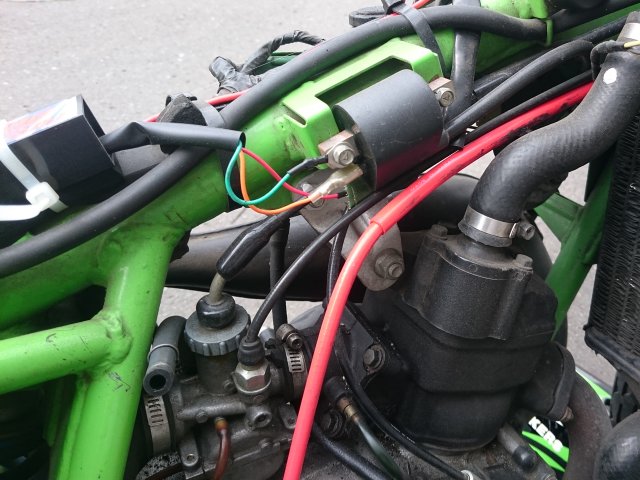

ということでIGコイルのプラス側から信号をいただく。

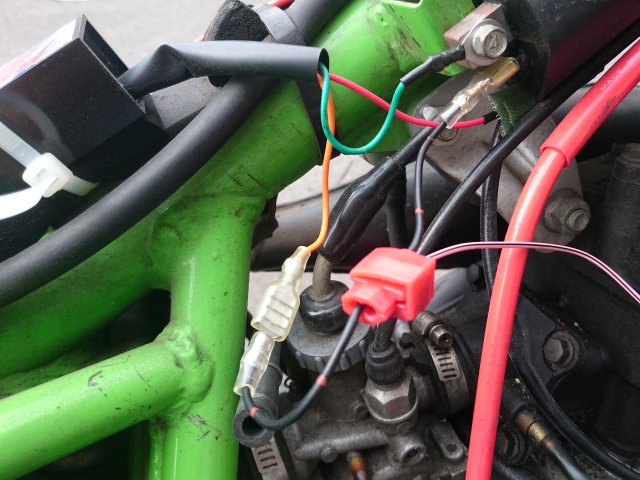

平型端子のオスメスをつけた短い線を作って、そこへパルス信号線を割り込み。こうしておけば復旧が容易。


とりあえず電圧計の上に仮止め。

パルスを2サイクル2気筒に設定するとそれっぽい回転数。B4以前は3パルスB5以降は2パルスなんて聞いたことがあるけど真偽は…？

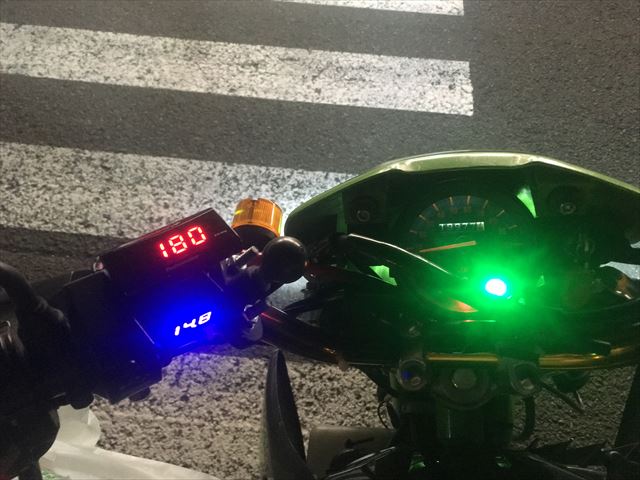

 夜の雰囲気。ちゃんと動くようなので、スピードメーター下に設置しなおそう。
